积分球概念结构与原理

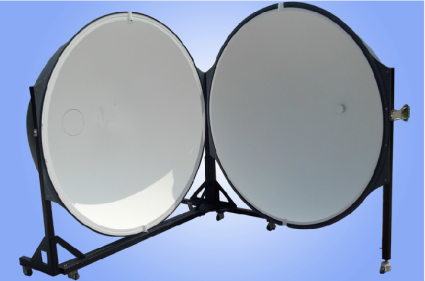

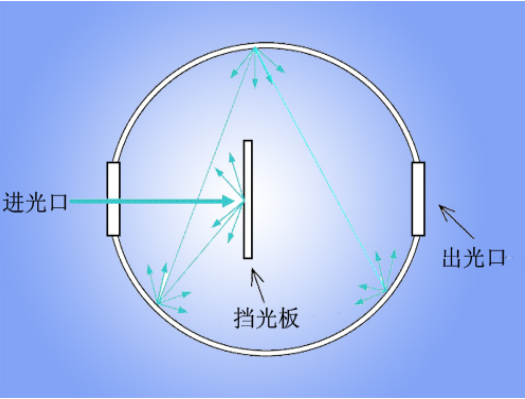

积分球的基本工作原理如下图所示:光线由输入孔入射后,光线在球内部被均匀的反射及漫射,在球面上形成均匀的光强分布,因此输出孔所得到的光线为非常均匀的漫射光束。而且入射光之入射角度、空间分布、以及极性都不会对输出的光束强度和均匀度造成影响。同时因为光线经过积分球内部的均匀分布后才射出,因此积分球也可当作一个光强衰减器,输出强度与输入强度比大约约为:光输出孔面积/积分球内部的表面积。






积分球基本释义

具有高反射性内表面的空心球体。

用来对处于球内或放在球外并靠近某个窗口处的试样对的散射或发射进行收集的一种高效率器件。

球上的小窗口可以让光进入并与检测器靠得较近。

积分球又称为光通球,是一个中空的完整球壳。内壁涂白色漫反射层,且球内壁各点漫射均匀。光源S在球壁上任意一点B上产生的光照度是由多次反射光产生的光照度叠加而成的。



积分球的涂层

    积分球内壁涂层反射率ρ(λ)和积分球等效透过率τ(λ)是积分球最重要的质量指标。

反射率:在给定方向照射下,物体反射到球空间的辐射通量与与入射物体表面辐射通量之比。

积分球的挡光板

  光源通常放在球中心,挡光板介于灯与窗口之间,挡屏的作用是使灯发出的光线不能直接到达球壁AB处,同时球壁ED处的漫反射光线也不能直接经过窗口射向光探测器。为了使光探测的测量值准确并接近人眼视觉函数,除要求探测器具有良好的线性响应之外,还需要在前面加装V(λ)滤光器。


积分球的作用与原理

  一般而言,光学扩散片在小心使用下,可降低测量时因探测器上的入射光源不均匀分布或光束偏移所造成的微小误差,因此可以提高测量的准确性。但是在精密的测量时,就必须使用积分球作为光学扩散器使得上述的误差最小。

  积分球可用于测试光源的光通量,色温,光效等参数。

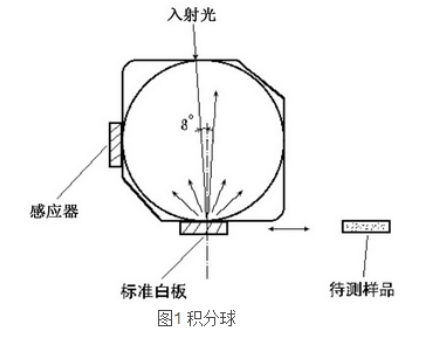

积分球的基本原理是光通过采样口被积分球收集,如图1,在积分球内部经过多次反射后非常均匀地散射在积分球内部。使用积分球来测量光通量时,可使得测量结果更为可靠,积分球可降低并除去由光线的形状、发散角度、及探测器上不同位置地响应度差异所造成地测量误差。
